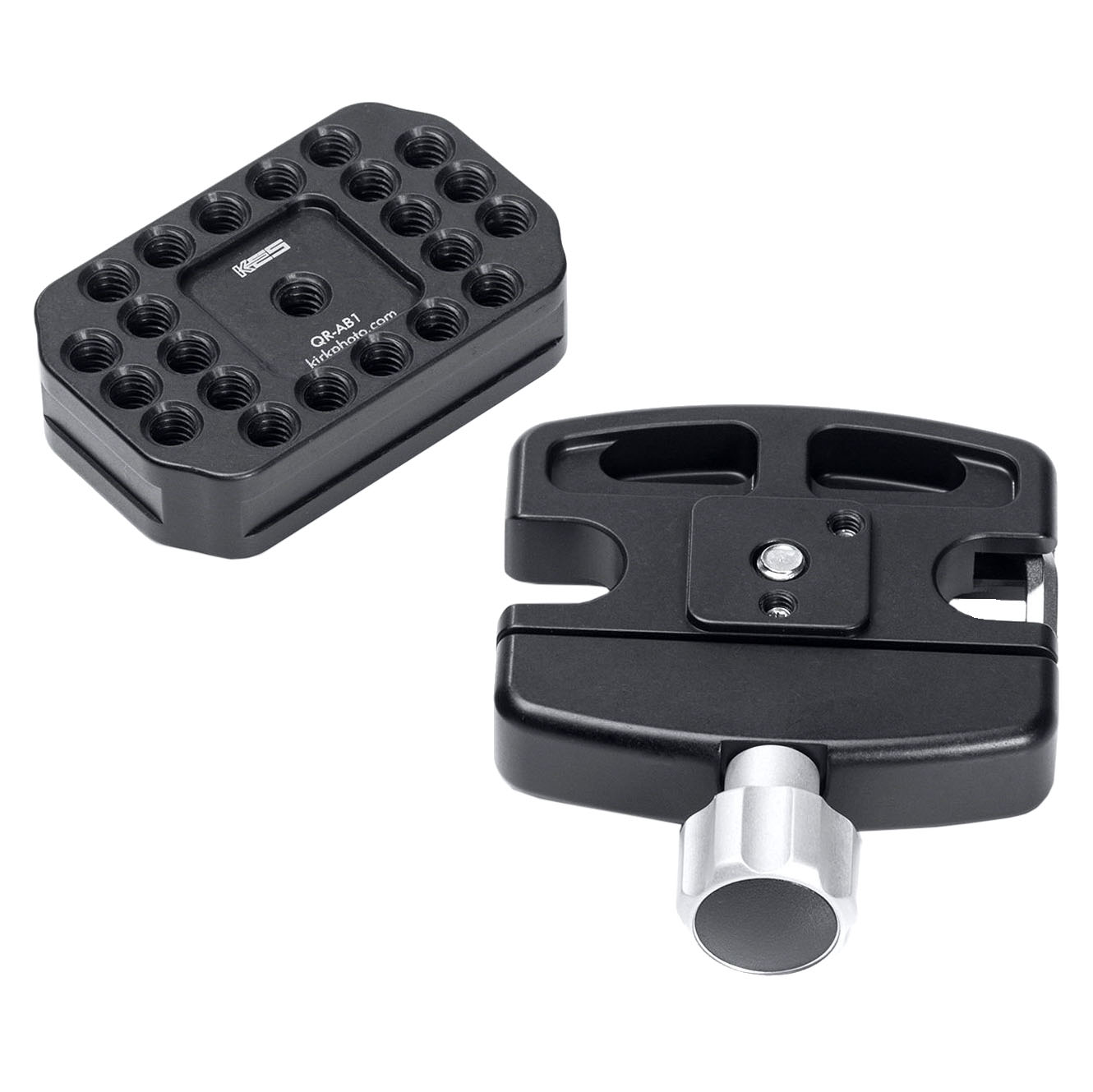

Kirk QR-AB1QR Universal-Adapter-Aufsatz mit 38mm-Schnellwechselklemme

Mit dem Aufruf des Videos erkläre Ich mich einverstanden, dass meine Daten an YouTube bzw. Vimeo übermittelt werden und dass Ich die Datenschutzbestimmungen gelesen habe.
Produktinformationen
Kirk QR-AB1QR Universal-Adapter-Aufsatz mit 38mm-Schnellwechselklemme
Gewicht / g
  • 184
Gewindebohrungen (Unterseite)
  • 22 x 1/4" UNC Fotogewinde
Klemmbackenlänge / cm
  • 6,6
Klemmtyp
  • Schraubklemmung
Kupplung nimmt auf
  • ARCA SWISS kompatibel (laut Hersteller) 38 mm Schwalbenschwanz
  • Flexshooter 38 mm Schwalbenschwanz
  • Kirk Schwalbenschwanz
  • Pro Media Gear Schwalbenschwanz
  • Really Right Stuff Schwalbenschwanz
  • Wimberley Schwalbenschwanz
Länge / cm
  • 6,6
Material
  • 6061-T6 Aluminium
Mittenmarkierung
  • Lasergravur, Skale
Montagebohrung
  • Durchschrauben von oben mit 1/4" UNC Senkkopf und M6 Senkkopf
Verdrehschutz, -Anschlag
  • quadratischer Sockel
Vergütung
  • schwarz eloxiert

Dieses System arbeitet mit einem Montageblock und einer 2.5" 38 mm Schnellwechselbasis.

Es ist für die Adaptierung von Schnellwechselsystemen verschiedener anderer Hersteller auf das 38 mm Schwalbenschwanzformat per Huckepack-Montage gedacht. Dazu wird dieser Adapter auf die jeweilig schon vorhandene Schnellwechselplatte aufgeschraubt. Die Verdrehsicherung des Blocks auf der Platte des Fremdsystems erfolgt über eine 2-Punkt-Verschraubung oder über eine Einpunkt-Verschraubung mit Sicherung über Madenschrauben.

Welche Systeme kommen für diesen Adapter in Frage

  • Sachtler Schnellwechselplatten
  • Gitzo Schnellwechselplatten
  • Manfrotto RC2-Platten
  • Manfrotto RC4-Platten
  • Manfrotto Hexagonal-Platten
  • Sirui-Videoplatten

Die Kirk-Klemme selbst kann in 90° Schritten entweder längs oder quer zur optischen Achse orientiert werden. Sie ist in diesen Positionen formschlüssig verdrehgesichert auf dem Montageblock verschraubt. Durch lösen der Verschraubung kann die Orientierung der Klemme verändert werden. Danach braucht nur die Schraube wieder handfest angezogen werden.

Technische Daten:

Dieses System ermöglicht schnelles, sicheres und intuitives Wechseln und Fixieren von Montagen.

  • die Klemme arbeitet mit vielen 38 mm Schwalbenschwanz-Schnellwechselplatten und -Winkeln
  • Alle Schrauben sind gegen Herausfallen gesichert.
  • Intern arbeitender Verstellmechanismus ohne überstehende Bauteile.
  • Leichte Konstruktion aus Aluminium und rostfreiem Stahl.
  • Oberflächenvergütet
  • Gewicht ca. 185 g
  • Länge der Klemmaufnahme 2.5"
  • hergestellt in den USA

Kirk Schnellwechsel-Basen sind 38 mm Schwalbenschwanz-Kupplungen, d.h. sie passen nicht nur zu Schnellwechselplatten von Kirk, sondern auch zu vielen anderen 38 mm Schwalbenschwanz-Platten, z.B. denen von:

  • Kirk
  • ReallyRightStuff
  • Berlebach
  • Jobu
  • Benro
  • Sirui
  • ProMediaGear
    ...
Gewicht / g
  • 184
Gewindebohrungen (Unterseite)
  • 22 x 1/4" UNC Fotogewinde
Klemmbackenlänge / cm
  • 6,6
Klemmtyp
  • Schraubklemmung
Kupplung nimmt auf
  • ARCA SWISS kompatibel (laut Hersteller) 38 mm Schwalbenschwanz
  • Flexshooter 38 mm Schwalbenschwanz
  • Kirk Schwalbenschwanz
  • Pro Media Gear Schwalbenschwanz
  • Really Right Stuff Schwalbenschwanz
  • Wimberley Schwalbenschwanz
Länge / cm
  • 6,6
Material
  • 6061-T6 Aluminium
Mittenmarkierung
  • Lasergravur, Skale
Montagebohrung
  • Durchschrauben von oben mit 1/4" UNC Senkkopf und M6 Senkkopf
Verdrehschutz, -Anschlag
  • quadratischer Sockel
Vergütung
  • schwarz eloxiert
